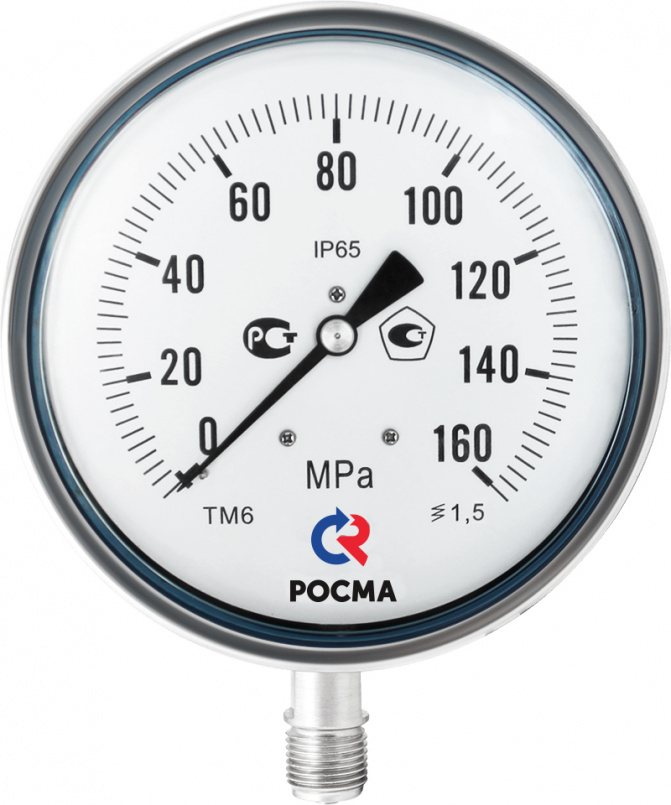

Общетехнические манометры: принцип работы и основные преимущества

Манометр стандартных исполнений используют в системах теплоснабжения, водоснабжения, газоснабжения, в различных отраслях промышленностей, сфере Жилищно- Коммунального хозяйства и много где еще. Данный тип манометров показывает измерения избыточного, а так же вакууметрического давления жидкой или газообразной среды.

Принцип работы очень прост и основан на зависимости деформации трубки Бурдона от измеряемого давления рабочей среды. Другими словами, под воздействием давления происходит перемещение свободного конца трубки и при помощи специального механизма происходит вращение стрелки на корпусе циферблата.

Основные части манометра стандартного исполнения выполнены из стали: кольцо и корпус. Механизм самого манометра, штуцер, а так же трубка Бурдона (сам чувствительный элемент) выполнены из медных сплавов. При изготовлении циферблата используют алюминий.

Манометры допускается применять при температурах окружающей среды в диапазоне: от -60°C до +60°C. Температура рабочей среды до +150°C. Во избежание повреждений и выхода из строя общетехнического манометра запрещается использовать в кристаллизирующейся среде, а так же в средах, которые агрессивны к медным сплавам.

Основные типы присоединения манометров стандартного исполнения: осевое, радиальное или осевое со скобой.

Резьба присоединения:

• Ø100, 150, 160 - G½, M20×1,5;
• Ø50, 63 - G¼, M12×1,5;
• Ø40 - G⅛, M10×1, NPT⅛;

Класс точности:

• Ø100, 150 - 1,5;
• Ø63 - 1,5; 2,5;
• Ø40, 50 - 2,5;

Диаметр корпуса: Ø 40, Ø 50, Ø 63, Ø 100, Ø 150 и Ø 160 мм.

К основным преимуществам общетехнических манометров можно отнести опломбировку корпуса, высокая степень износостойкости, невысокая цена.
